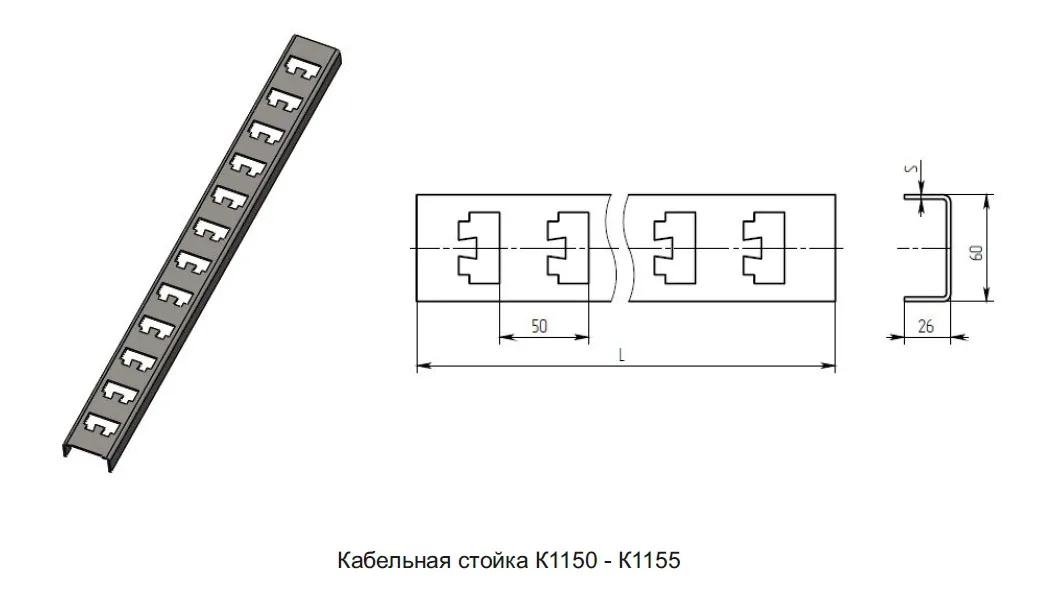

КАБЕЛЬНЫЕ СТОЙКИ К1150 - К1155

---

Кабельные стойки типа К1150 - К1155 входят в состав кабельных сборных конструкций. Стойки служат для установки кабельных полок К1160 - К1163.

Кабельные стойки типа К1150 - К1155 крепятся к строительным конструкциям сваркой или пристрелкой с применением скоб К1157.

Изготавливаются в:

исполнении 1 – сталь по ГОСТ 14918, ГОСТ 52246, оцинкованная горячим конвейерным способом по методу Сендзимира. Толщина цинкового покрытия: 10-18 мкм – S2; 18-40 мкм – S1;

исполнении 2 – сталь, с последующим после изготовления элементов цинковым покрытием, нанесенным методом горячего цинкования по ГОСТ 9.307. Толщина цинкового покрытия 40-120 мкм – GZ. Кабельные стойки изготовляются в соответствии с ТУ 36-1496-85.

Масса изделий в данной главе может варьироваться в пределах ±10% в связи с отклонениями по толщине проката согласно ГОСТ 19903, а также в связи с отклонениями по толщине слоя цинкового покрытия.

Таблица. Кабельные стойки К1150 - К1155

Артикул исп. 1	Артикул исп. 2	Наименование	Число отв. для	Длина	Толщина	Масса
			установки полок	l, мм	S, мм	исп. 1,кг.
КPGSK5004006S2	ZPGSK5004006GZ	К1150	8	400	2.5	0.68
КPGSK5106006S2	ZPGSK5106006GZ	К1151	12	600	2.5	1.01
КPGSK5208006S2	ZPGSK5208006GZ	К1152	16	800	2.5	1.45
КPGSK5312006S2	ZPGSK5312006GZ	К1153	24	1200	2.5	2
КPGSK5418006S2	ZPGSK5418006GZ	К1154	36	1800	2.5	3.06
КPGSK5522006S2	ZPGSK5522006GZ	К1155	44	2200	2.5	3.78
