КАБЕЛЬНЫЕ ЛОТКИ ЛЕСТНИЧНОГО ТИПА НЛ

---

Кабельные лестничные лотки изготавливаются в соответствии с ТУ 3449-036- 05746922-2009.

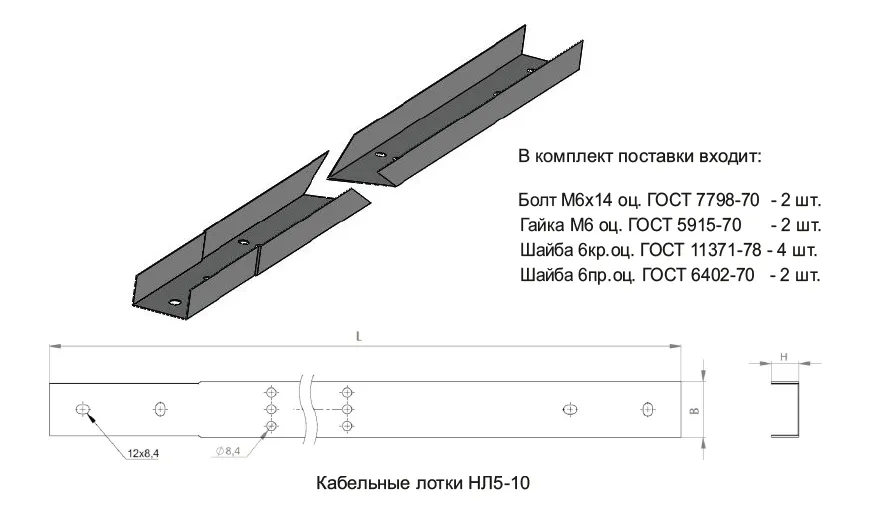

При выполнении прямолинейных участков трассы одной ширины НЛ5-НЛ40 соединяются между собой путем ввода одного лотка в другой и скреплением стандартными резьбовыми крепежными изделиями, которые поставляются в комплекте с прямыми лотками.

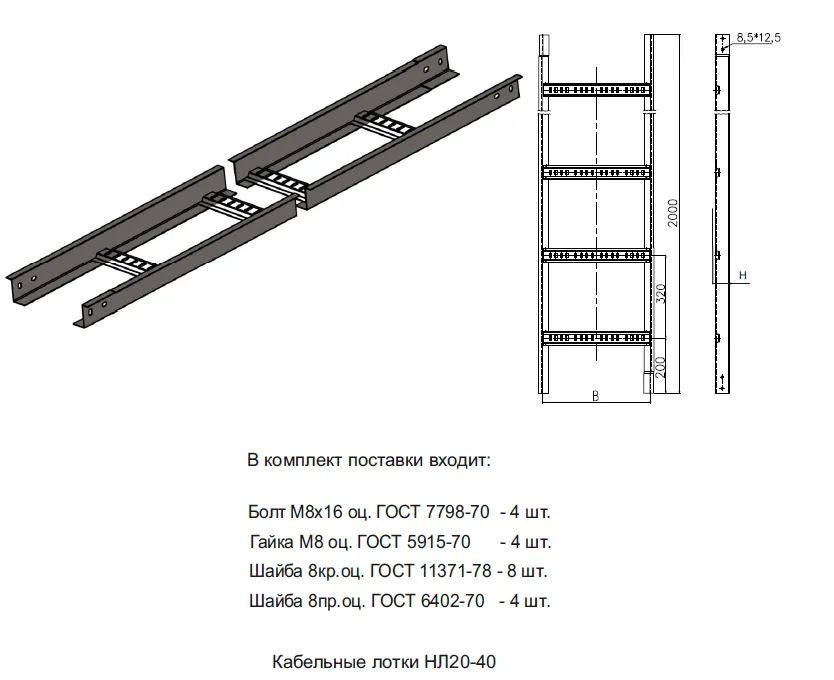

Изготавливаются НЛ5-НЛ10 с высотой борта 25мм, НЛ20-НЛ40 с высотой борта 40,50,70 мм в:

исполнении 1 – сталь по ГОСТ 14918, ГОСТ 52246, оцинкованная горячим

конвейерным способом по методу Сендзимира. Толщина цинкового покрытия: 10-18 мкм –S2; 18-40 мкм – S1.

Артикул исп. 1	Наименование	Размеры			Толщина	Масса
		Высота	Ширина	Длина
		Н,мм	В, мм	L, мм	S, мм	кг
КNL052505251S2	НЛ5	25	50	2500	0.7	1.33
ZNL052505253S2	НЛ5	25	50	2500	1.2	3.04
KNL102510251S2	НЛ10	25	100	2500	0.7	2.01
ZNL102510253S2	НЛ10	25	100	2500	1.2	3.91
ZNL102010403S2	НЛ10	40	100	2000	1.2	3.47
ZNL102010703S2	НЛ10	70	100	2000	1.2	4.39
ZNL202020403S2	НЛ20	40	200	2000	1.2	3.75
KNL202020703S2	НЛ20	70	200	2000	1.2	4.69
ZNL302030403S2	НЛ30	40	300	2000	1.2	4.07
КNL302030703S2	НЛ30	70	300	2000	1.2	5.01
ZNL402040404S2	НЛ40	40	400	2000	1.5	5.45
КNL402040703S2	НЛ40	70	400	2000	1.2	5.56
ZNL402040704S2	НЛ40	70	400	2000	1.5	6.62
